35 - Vrakeka (stor blekingseka)

28 fot. Längd 8580, bredd 2780 mm.
Byggd på 1880-talet av Ola och Johan Mårtensson på Ungskär, Blekinge. Helt i ek.

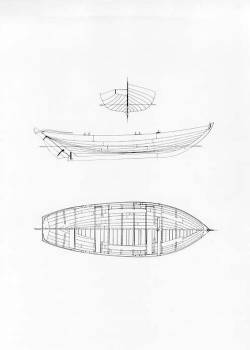

 4 ritningsblad i skala 1:10, 2 ritningsblad i skala 1:20.

  • 35 A Profilritning
  • 35 B Konstruktionsritning
  • 35 C Spantritning
  • 35 D Linjeritning
  • 35 E Segelritning (skala 1:20)
  • 35 F Segelritning, rekonstruktion av råsegel från 1800-talet (skala 1:20)

Uppmätning nr 35, maj 1982.


Blekingseka

Det lilla landskapet Blekinge i sydöstra Sverige har faktiskt en egen båttyp. Speciellt för typen är den femkantiga akterspegeln som sitter överst på akterstäven. Den har få men breda bordgångar och ganska klena spant. Hela båtskrovet ska vara byggt av ek. Den är ursprungligen en rodd- och segelbåt. Sprisegel har varit det vanligaste, men till vrakfisket efter sill långt ute till havs användes ett osymmetriskt råsegel under 1800-talet.

Man vet inte när den började byggas, troligen under 1600-talet, men under 1800-talet var den nästan ensam som båttyp i Blekinge. Den byggdes i olika storlekar mellan 11 fot till 45 fot, anpassade för sina olika ändamål. Den fick namn efter sitt brukande, som garnbåt, vrakeka, sätteka, krokeka, frakteka, eller bara ekan.

Kustens utseende har också påverkat ekans utseende. I västra Blekinge med sitt öppna hav är ekan kraftigare byggd, i öster med sin skyddande skärgård har den mera fallande förstäv och klenare material. Spridningen har varit mellan kalmarsundskusten till skånska sydkusten.


Båtritningar

Uppmätningarna är gjorda från befintliga båtar som är traditionellt byggda. En del är fortfarande i bruk, några förvaras på olika museer och några finns kvar som vrak på olika platser. En del av dessa vrak är mer eller mindre sönderfallna, men är rekonstruerade på ritningen. Flera båtar är borta och finns inte mera.

Till de flesta ritningar följer ett kompletterande blad med uppgifter om material och dimensioner. På ritningen visas båtarna i profil utvändigt samt profil genomskärning vid CL. I plan, vardera halvan med inredning respektive utan. Samtliga spant finns utritade. De flesta ritningarna är i skala 1:10, men några är i skala 1:20.

Ritningarna är utskrivna på bestruket standardpapper 90g, oftast i storlek A1, men kan vara större (t.ex. vrakeka 28 fot) eller mindre. Ritningsbladen skickas rullade i papprulle.

Storlek
Längd (fot) 28 fot
Längd 8580 mm
Bredd 2780 mm
  • Artikelnummer: 35
  • Lagerstatus: Finns i lager
  • 750kr

  • Exkl moms: 600kr
