33 - Lotsbåt 'Skum'

20½ fot. Längd 6190, bredd 1800 mm.
Från Kalmarsund. Byggd på 1910-talet av Pelle Fräsare i Kalmar, Småland. Helt i ek.

4 ritningsblad i skala 1:10.
1 segelritning i skala 1:20.

  • 33 A Segelritning
  • 33 B Profilritning
  • 33 C Konstruktionsritning
  • 33 D Spantritning
  • 33 E Linjeritning

Uppmätning nr 33, september 1981.


Kalmarsund var förr i tiden en mycket trafikerad farled med skutor och fartyg som fraktade varor. Dessutom fanns det längs smålandskusten minst 100 skeppsvarv och skutsamhällen, staden Kalmar var centrum. Alltså behövdes det många lotsar i sundet på de 12 lotsplatserna. Omkring sekelskiftet 1900 var det lotsarna själva som fick beställa och hålla sig med båt.

En ung grabb som hette Nilsson men kallades för Krus-Nisse gick till sjöss på 1800-talet. Han kom flera gånger till West Hartlepol i England och fick se en vacker båt som kunde passa i Kalmarsunds krabba sjö. Året 1886 byggde han den första båten hemma på Ängö och lotsarna i Kalmar blev intresserade och beställde några.

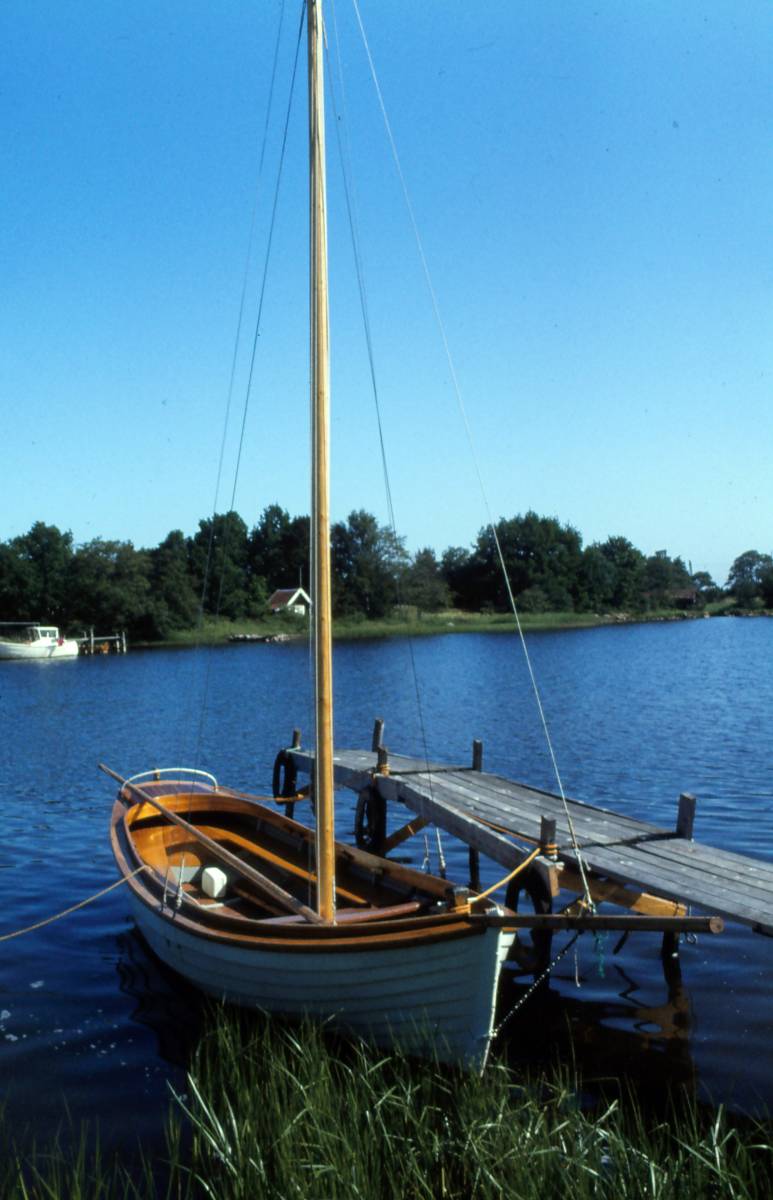

Per Nilsson, mest kallad Pelle Fräsare, tog upp båttypen och byggde flera av dem till lotsarna på olika platser i Kalmarsund, där de blev mycket uppskattade. Året 1914 bygger han de två sista båtarna, han är då 67 år gammal, de får namnen Kristina och Kristoffer. Den sistnämnde beställdes av lotsen Lindhe i Kalmar och fick senare namnet Skum. Det är denna båt som blir uppmätt året 1981. Den ägs då av Kjell Rooth i Bergkvara som seglar för nöje och kappsegling tillsammans med flera av de lotsbåtar som finns kvar.

Lotsbåtarna skulle förr ha en röd våd i seglet så att fartygen kunde se att det var lotsbåten som kom. De seglande båtarna ersattes av motorbåtar på 1920-talet, men de var mycket uppskattade segelbåtar och Lundhs varv i Ekenäs började bygga en plastversion på 1980-talet. Kappseglingar med lotsbåtar i Bergkvara är vanliga, flera har en röd våd i seglet, och Skum finns kvar, år 2014 fyllde hon 100 år.


Båtritningar

Uppmätningarna är gjorda från befintliga båtar som är traditionellt byggda. En del är fortfarande i bruk, några förvaras på olika museer och några finns kvar som vrak på olika platser. En del av dessa vrak är mer eller mindre sönderfallna, men är rekonstruerade på ritningen. Flera båtar är borta och finns inte mera.

Till de flesta ritningar följer ett kompletterande blad med uppgifter om material och dimensioner. På ritningen visas båtarna i profil utvändigt samt profil genomskärning vid CL. I plan, vardera halvan med inredning respektive utan. Samtliga spant finns utritade. De flesta ritningarna är i skala 1:10, men några är i skala 1:20.

Ritningarna är utskrivna på bestruket standardpapper 90g, oftast i storlek A1, men kan vara större (t.ex. vrakeka 28 fot) eller mindre. Ritningsbladen skickas rullade i papprulle.

Storlek
Längd (fot) 20½ fot
Längd 6190 mm
Bredd 33 mm
  • Artikelnummer: 33
  • Lagerstatus: Finns i lager
  • 625kr

  • Exkl moms: 500kr
